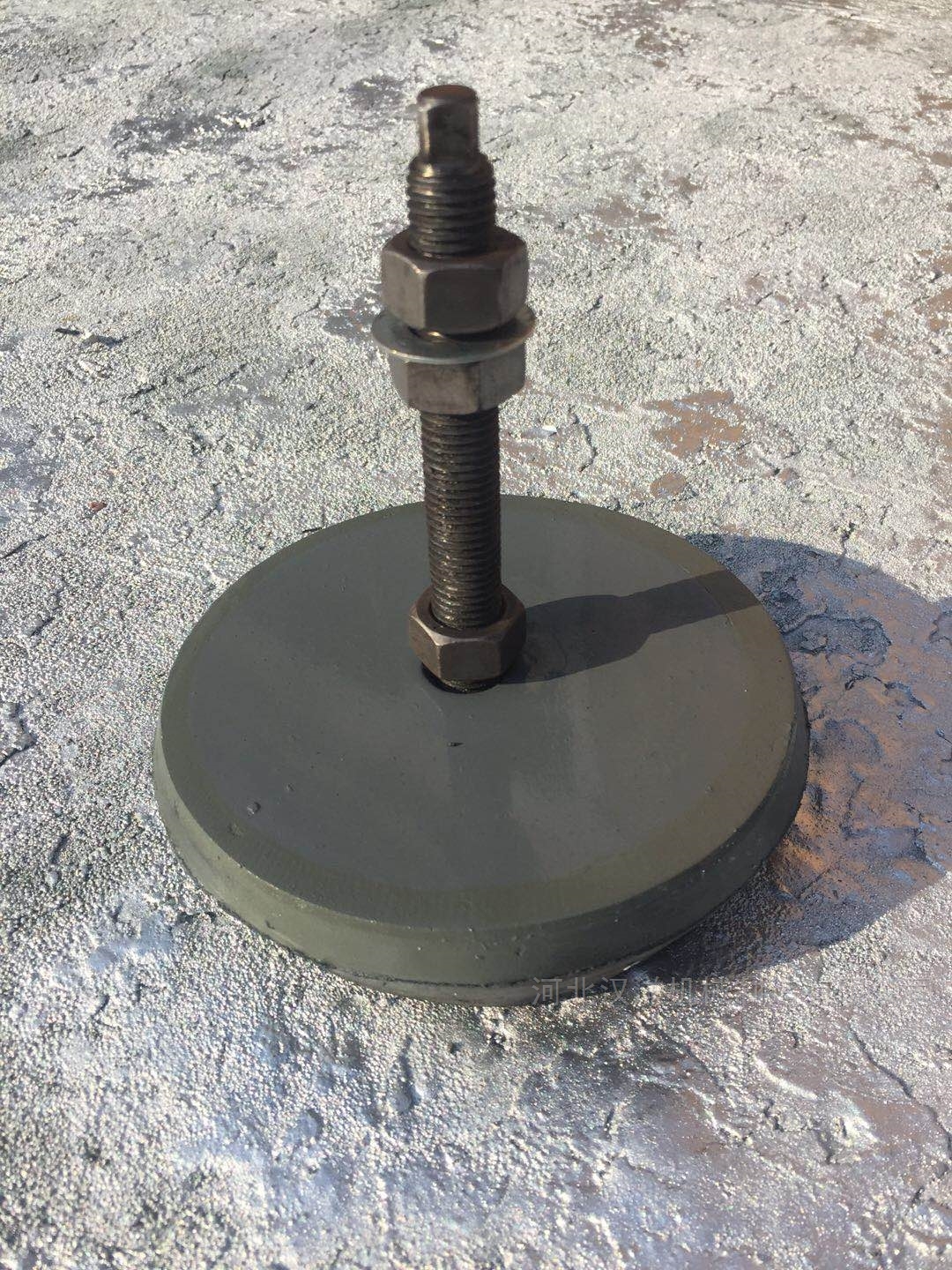

S78-8 系列机床减振垫铁

S78-8 系列机床减振垫铁

简要描述:S78-8 系列机床减振垫铁S78-8 系列 减震垫铁、防震垫铁、可调防震垫铁
减震垫铁、机床减震垫铁、防震垫铁、可调防震垫铁按JB/T6607-93标准制造,材质为HT200-HT300,用于机床设备的支撑安装、调整水平,产品有固定式和移动式。提供减震垫铁规格,减震垫铁报价。

  • 产品型号:185
  • 厂商性质:生产厂家
  • 更新时间:2021-01-12
  • 访  问  量:362
详情介绍

 S78-8 系列机床减振垫铁S78-8 系列 减震垫铁防震垫铁、可调防震垫铁

减震垫铁机床减震垫铁、防震垫铁、可调防震垫铁按JB/T6607-93标准制造,材质为HT200-HT300,用于机床设备的支撑安装、调整水平,产品有固定式和移动式。提供减震垫铁规格,减震垫铁报价。 S78-8 系列机床减振垫铁
 减震垫铁规格型号
:


       S78-8系列减震(防震)垫铁

直径规格mm

螺栓mm

重量Kg

载荷Kg

规格mm

螺栓mm

重量Kg

载荷Kg

Ф50

M10

0.3

150

Ф165

M16

2.1

1300

Ф80

M12

0.9

500

Ф165

M16

2.6

2000

Ф80(十字)

M12

0.9

500

Ф180

M16

3.2

2500

Ф80

M12

1

500

Ф200

M18

4.5

4500

Ф100

M12

1.5

800

Ф200

M18

4

3500

Ф125

M14

1.3

800

Ф200

M18

3.1

2000

Ф125

M14

1.5

800

Ф240

M20

7

5000

Ф125

M14

1.7

1000

Ф240

M20

7.8

5000

Ф135

M14

2

1200

Ф310

M24

23.5

9000

减震垫铁:放于机械下面,支撑机械重量,据有减震,支撑的作用,常见的用于数控机床。
    减震垫铁主要型号:s78-10,s78-9,s78-7,s78-6。其中S78-10,S78-9,为减震可调垫铁,s78-6为可调垫铁,s78-7为减震垫铁。垫铁可分为机床调整垫铁,机床减震垫铁,机床防震垫铁。
S78机床减振垫铁

防震垫铁

规格

调整

螺纹

单件大承载 ( kg )

S78-8-01

80

10

m 12

500

S78-8-02

100

10

m 12

800

S78-8-03

125

12

m 14

1200

S78-8-04

140

12

m 16

1800

S78-8-05

160

16

m 16

2500

S78-8-06

180

16

m16 m 20

3000

S78-8-07

200

16

m16 m 20

3500

S78-8-08

240

16

m 20

5500

S78-8-09

260

16

m 24

6500

使用方法:
    将垫铁放置机床下,每个垫铁均受力后.再调整水平。
注:可调整高度为10-18mm.
充气式减振垫铁有效的衰减机器自身的振动,减少振动力外传,阻止振动力的传入,_加工尺寸精度及质量.控制建筑物结构谐振动力和噪音.使粗,精加工各类机床组成生产单元.适应物流技术的发展
安装机床不需设置地脚螺栓与地面固定,节省安装费用,缩短安装周期,可根据生产随时调换机床位置,_二次安装费用,使机床楼上安装成为可能.
适用范围:
精密机加工设备、三座标测量、划线机.精密工作台,100/min-500/min次高速冲床,冲孔机、锻压机、空压机,泵体及特别要求隔振的设备.
使用方法:
将所需垫铁放入机床地脚孔下,旋入螺栓,落下机床,逐个向垫铁内充入压缩空气,使垫铁逐个升高3mm,确认螺栓和地脚孔壁不磨擦后.旋紧螺母.继续充入压缩空气,使机床逐个升高7mm.然后充气调节机床水平,调节范围H值±6mm(工作内压为0.5Mpa).
移动机床时,应先将垫铁内压缩空气释放,再移开机床
S78-2系列产品特点:
减振橡胶有效的衰减机器自身的振动,减少振动力外传,阻止振动传入.安装机床不需设置地脚螺栓与地面固定.节约安装费用,缩短安装周期.
调节机床水平高度,范围大.
采用合成橡胶,耐油脂和冷却剂.
适用范围:没有机床地脚安装孔的设备.
