德国进口拖链 VAJ31-F125-R150-N50 内径打开/外径打开

发布时间： 2026-05-10　　点击次数： 467次

德国进口拖链一般用内高21/25/35/45 桥式内径打开/外径打开

材质图

代码	类型		内高	打开方式	腔数	材质	颜色	允许温度	阻燃等级
VAJ01	一般用	加强型	21	内径打开	单腔	工程塑料	黑色	-40°C~ 120°C	UL94-V2
VAJ02				外径打开
VAJ11			25	内径打开
VAJ12				外径打开
VAJ21			35	内径打开
VAJ22				外径打开
VAJ31			45	内径打开
VAJ32				外径打开

特点：开启方便、高稳定、结实耐用通用型拖链。本系列拖链包含一套接头（移动端、固定端各一个）。
本系列拖链不包含分隔片，分隔片需单独购买。

-----------------------------------------------------------------------------------------------------------------------------------------------------------------

德国进口拖链 VAJ31-F125-R150-N50 内径打开/外径打开

-----------------------------------------------------------------------------------------------------------------------

接头

代码	类型	适用拖链内高	梳状板	材质	颜色	允许温度	阻燃等级
VDJ01	加强型拖链用	21	有	工程塑料	黑色	-40°C~ 120°C	UL94-HB
VDJ02		21	无
VDJ11		25	有
VDJ12		25	无
VDJ21		35	有
VDJ22		35	无
VDJ31		45	有
VDJ32		45	无

-----------------------------------------------------------------------------------------------------------------------------------------------------------------德国进口拖链 VAJ31-F125-R150-N50 内径打开/外径打开-----------------------------------------------------------------------------------------------------------------------

分隔片

代码	类型	材质	颜色	允许温度	阻燃等级	适用拖链代码
VFJ01	加强型拖链用	工程塑料	黑色	-20°C~80°C	UL94-V0	VAJ01
VFJ11						VAJ11
VFJ21						VAJ21
VFJ31						VAJ31

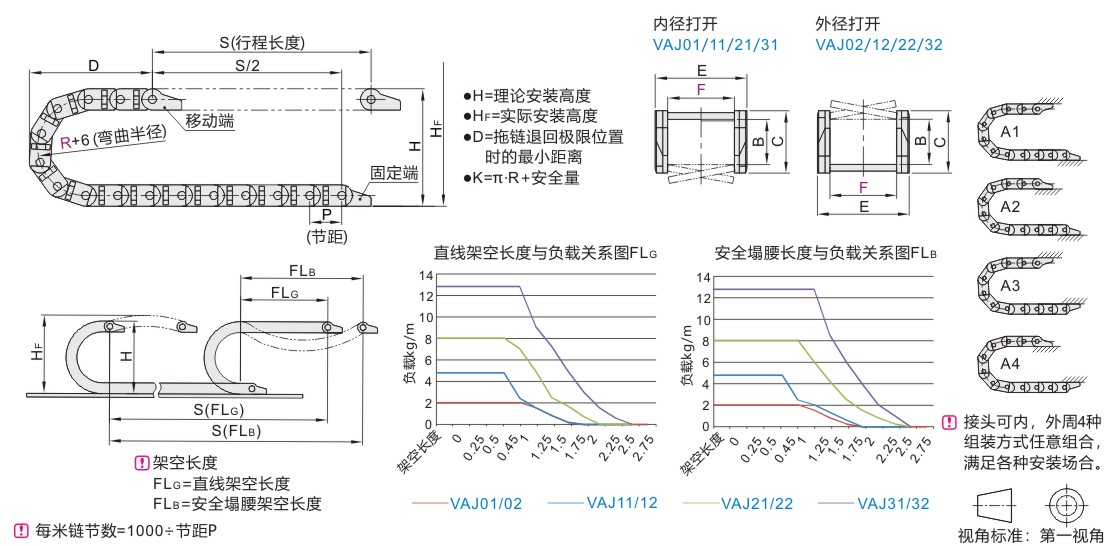

参数图

德国进口拖链 VAJ31-F125-R150-N50 内径打开/外径打开

VAJ31-F125-R150-N50 是一款德国标准的工程塑料拖链，属于VAJ系列（一般加强型）。根据型号与规格表，其完整含义与打开方式如下：

一、型号含义解析

VAJ31：系列代码，内高 45mm，内径打开型。
F125：内宽 125mm。
R150：弯曲半径 150mm。
N50：链节总数 50 节。

拖链

型号		弯曲半径 R	链节数 N	接头	节距 P	最大电缆直径	内高 B	外高 C	外宽 E	实际安装高度HF	理论安装尺寸			重量 kg/m
代码	内宽 F										H	D	K

VAJ01 VAJ02	38	48	1~	VDJ01	33.3	18	21	28	51.5	149	124	112	220	≈0.53
		75								203	178	139	305
	50	48							63.5	149	124	112	220	≈0.56
		75								203	178	139	305
	68	48							81.5	149	124	112	220	≈0.63
		75								203	178	139	305
VAJ11 VAJ12	38	55		VDJ11 VDJ12	46	23	25	35	54	170	145	142	265	≈0.83
		75								210	185	162	330
	57	55							73	170	145	142	265	≈0.91
		75								210	185	162	330
		100								260	235	187	410
	77	55							93	170	145	142	265	≈1.01
		75								210	185	162	330
		100								260	235	187	410
	103	55							119	170	145	142	265	≈1.15
		75								210	185	162	330
		100								260	235	187	410
VAJ21 VAJ22	50	75		VDJ21 VDJ22	56	32	35	50	66	235	200	184	350	≈1.17
		125								335	300	234	505
	75	75							91	235	200	184	350	≈1.30
		125								335	300	234	505
	100	75							116	235	200	184	350	≈1.39
		125								335	300	234	505
VAJ31 VAJ32	100	125		VDJ31 VDJ32	67	42	45	64	120	354	314	258	530	≈1.93
		200								504	464	333	765
	125	125							145	354	314	258	530	≈2.03
		200								504	464	333	765
	150	125							170	354	314	258	530	≈2.17
		200								504	464	333	765

在选择安装高度时，应当参考表中实际安装高度HF值。
架空长度请参考架空长度与负载关系图，超长或超载时请致电怡合达。
如果是选用，则有可能拖链长度不够，建议多选1、2节做备用，安装时再进行拆卸调整。
拖链理论长度计算公式请参考拖链产品简介或登录怡合达电商平台使用选型小工具进行计算。

接头

型号		A	B	适用拖链
代码	内宽F	A	B	适用拖链
VDJ01 VDJ02	38	24	51.5	VAJ01 VAJ02
	50	36	63.5
	68	54	81.5
VDJ11 VDJ12	38	25	54	VAJ11 VAJ12
	57	44	73
	77	64	93
	103	90	119
VDJ21 VDJ22	50	30	68	VAJ21 VAJ22
	75	55	93
	100	80	118
VDJ31 VDJ32	100	78	120	VAJ31 VAJ32
	125	103	145
	150	128	170
